逆變器作為將直流電轉換為交流電的核心設備，在現代電力電子系統中扮演著至關重要的角色，其性能優劣直接影響到電能轉換的效率、穩定性和可靠性。而逆變器的“大腦”與“神經中樞”——驅動電路及其集成電路設計，則是決定其整體性能的關鍵所在。本文將從驅動電路的基本原理出發，探討其集成電路設計的核心要點、面臨的挑戰以及未來發展趨勢。

一、 驅動電路：逆變器的“神經中樞”

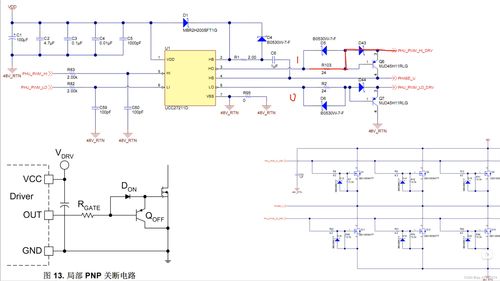

驅動電路的主要功能是接收來自控制芯片（如MCU、DSP）產生的低功率控制信號（PWM脈沖），并將其放大、整形，以足夠的電壓和電流能力去快速、可靠地開通和關斷逆變橋上的功率開關器件（如IGBT、MOSFET、SiC MOSFET、GaN HEMT等）。一個優秀的驅動電路需具備以下核心特性：

1. 電氣隔離：為防止功率側的高壓、大電流干擾或損壞低壓控制電路，驅動電路必須在控制信號與功率器件之間實現可靠的電氣隔離。常用的隔離技術包括光耦隔離、磁耦隔離（變壓器隔離）和電容隔離（基于SiO2或聚酰亞胺等介質）。
2. 驅動能力：必須提供足夠大的瞬態輸出電流（“拉電流”和“灌電流”），以對功率器件的柵極電容進行快速充放電，從而縮短開關時間，降低開關損耗。這要求驅動IC具有較低的輸出阻抗。
3. 保護功能：集成完善的保護機制是保證系統安全運行的關鍵。主要包括：

• 欠壓鎖定（UVLO）：當驅動電源電壓過低時，強制關閉輸出，防止功率器件因驅動不足而工作在線性區，產生過熱損壞。

• 短路/過流保護（DESAT檢測）：通過監測功率器件的集電極-發射極電壓（Vce）或漏源電壓（Vds），在檢測到短路或嚴重過流時，能在數微秒內安全關斷器件，并上報故障信號。

• 有源米勒鉗位：防止在關斷期間，因功率器件的高dv/dt通過米勒電容（Cgd）耦合到柵極，導致誤導通。

• 軟關斷：發生故障時，以較慢的速率降低柵極電壓，抑制關斷時的電壓尖峰和應力。

二、 集成電路設計：邁向高集成度與智能化

隨著半導體工藝的進步和系統對體積、可靠性要求的提高，逆變器驅動電路正朝著高度集成的專用集成電路（ASIC）或智能功率模塊（IPM）方向發展。其IC設計涵蓋模擬、數字和高壓工藝的深度融合。

1. 核心模塊設計：

• 電平移位電路：對于半橋或全橋拓撲中的高端開關，其驅動信號需要從以地為參考的控制器“平移”到以浮動電源為參考的高壓側。這需要設計高速、耐高壓（常為600V/1200V甚至更高）且抗共模噪聲能力強的電平移位電路。

• 隔離接口與信號傳輸：在單片集成隔離驅動IC中，需要設計高性能的隔離屏障（基于電容或磁芯）及與之匹配的調制/解調電路，以實現跨隔離屏障的高速、低延遲數字信號（PWM及故障反饋）傳輸。

• 柵極驅動器輸出級：采用推挽或圖騰柱結構，優化輸出級晶體管的尺寸，以在驅動電流、開關速度、芯片面積和功耗之間取得最佳平衡。

• 保護電路集成：將DESAT比較器、基準電壓源、濾波網絡、故障邏輯鎖存等保護功能模塊精準地集成在芯片內部。

1. 工藝與封裝技術：

• 高壓工藝：采用BCD（Bipolar-CMOS-DMOS）或SOI（絕緣體上硅）等特殊工藝，在同一芯片上集成低壓控制邏輯、模擬電路和高壓驅動/電平移位器件。

• 封裝技術：為了滿足高功率密度和散熱要求，驅動IC常采用緊湊型封裝（如SOIC-8窄體、DIP-8、LGA等），并與功率模塊緊密集成。在IPM中，驅動IC、保護電路甚至自舉二極管都被集成在一個模塊內，極大簡化了外圍電路設計。

三、 挑戰與未來趨勢

1. 應對寬禁帶器件的挑戰：SiC和GaN器件開關速度極快（dv/dt, di/dt可達100V/ns以上），對驅動電路提出了更嚴苛的要求：

• 需要更低的柵極環路電感（<10nH）和更緊密的布局。

• 需要更精準的柵極電壓控制（如GaN常需負壓關斷），以及更快的保護響應速度（納秒級）。

• 驅動IC需要適應更高的開關頻率（數百kHz至MHz）。

1. 智能化與數字化集成：未來的驅動IC將集成更多診斷功能（如柵極電壓監測、結溫估算、老化監測）和可配置參數（如驅動強度、死區時間、保護閾值），并通過數字接口（如SPI, I2C）與主控芯片通信，實現自適應控制和預測性維護。
2. 系統級封裝與集成：驅動IC將與功率器件、無源元件、傳感器等通過先進封裝技術（如扇出型晶圓級封裝、嵌入式芯片封裝）集成為更緊湊、性能更優的子系統，進一步減小系統體積，提升功率密度和可靠性。

****
逆變器驅動電路及其集成電路設計是一個多學科交叉的領域，它融合了電力電子、半導體物理、模擬/數字集成電路設計以及封裝技術的精髓。隨著新能源、電動汽車、工業自動化等領域的飛速發展，對高效率、高功率密度、高可靠性的電能轉換需求日益迫切，這將繼續驅動著逆變器驅動IC向著更高性能、更高集成度和更智能化的方向不斷演進。
